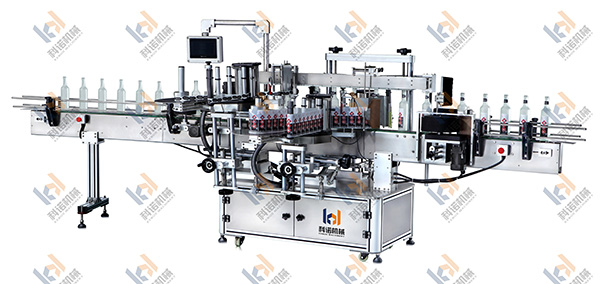

不干膠三面貼標機加大膠輥

發布時間：2019-05-09

一、機器構成：

  A：主機：

750W日本松下小慣量伺服馬達，日本松下伺服放大器，丹佛斯變頻器，松下馬達，

德國西門子可編程序控制器（PLC），HITECH彩色人機界面(中英文雙語操作界面)，

德國SICK標簽感應器（普通標簽的貼標）。

日本KEYENCE  FS-V11 產品檢測光電開關，

B：機械部分：

輸送機構：臺灣進口交流馬達750W，丹佛斯變頻器調速。

導瓶機構：雙坐標調整的不銹鋼導軌。

分瓶機構：松下馬達，變頻調速。

整型機構：松下馬達，變頻器調速，與輸送機構同步。

壓緊機構：螺旋傘齒輪傳動，與輸送機構機械式同步。

刮標機構：海綿彈簧鋼板組合, 特富龍貼布。

壓標機構1：組合型無動力海面輥，可快速拆裝以適應不同大小之標簽。

二、  ENKB-07貼標機性能特點：

A：主機采用了本公司的兩項技術：

1) 雙壓輥送標, 利于提高貼標精度

由于標簽在貼標前經過主動壓輥的滾壓，利于消除標簽皺紋，提高貼標質量，達到用盡最后一張標簽。

2) 二級擺桿彈簧式送標離合器，附加皮帶式剎車，實現恒張力送標。

B：本機性能解釋：

1)由于本機采用多項技術，以及高性能的執行部件—小慣量伺服馬達，系統通過德國西門子公司的專業可編程序控制器對伺服馬達的閉環控制，利用親和的人機界面系統實現人機對話，主機在送標速度的控制過程中，可以達到0.01米/分鐘的精度等級，而不是一般機器的1米/分鐘，單在這方面本機就提高了兩個精度等級；而在速度方面，此機是采用750W松下大功率小慣量伺服馬達，出標速度可在0.5-40米/分鐘之間任意數字設置的范圍調節，以配合客戶生產線的生產速度，從而達到真正高速貼標。

C：貼標機與其他幾種機型的性能比較：

1)此貼標機是采用小慣量伺服馬達，而大部分貼標機仍然采用的是步進馬達。

2)此貼標機采用PLC 控制，而不是一般的單片機控制。

3)此貼標機的人機界面是真正意義上的數字控制，而不是簡單的顯示功能。

D：輸送機構： 進口交流馬達，變頻器調速。

大功率的交流馬達，加上大容量的變頻器調速，使送瓶速度穩定，利于提高貼標精度；本機在貼標過程中，測物光電開關的位置可以調節，可以做到零延遲，因此本機可以實現零間距貼標，提高貼標速度，以往的貼標機多數是測物光電開關不動，采用延時控制，即當測物光電開關發出信號后，系統延遲出標，但如果在這個過程中，系統電壓發生變化，或是輸送機構的負荷發生變化，那么標簽的貼標位置就會產生偏差。

E：貼標機構：

貼標頭8維空間調整，可以任意調整貼標角度，便于粘貼各種透明標簽；

彈性刮板，無動力海綿輥擠壓，動力海綿輥二次擠壓，確保無氣泡產生；

整機機械結構采用加強剛性設計，簡潔、穩重。

三、 適合范圍：

1、本機為三面貼標機，適合產品的三側面的貼標；

2、可快速換不同的瓶子規格，操作簡單，整齊、美觀、干凈，清洗容易；

3、適用于各行業產品扁瓶、方瓶等雙側面的貼標，例如日用化工、石油、機油、洗滌用品、食品、食品飲料、醫藥等。

四、技術參數：

380V  50 Hz  4000W

貼標出標速度：60米/分鐘

貼標精度： ±1mm

標簽卷標的直徑：330 mm

紙芯直徑：  76.2 mm

標簽寬度（即標高）：  195mm

整機尺寸：L4000*W1400*H1650(mm)

整機凈重量：  750 kg
